Edge Banding Machine Belt Return Line: Den automatiska "Circulation Hub" för panelmöbler Kantbandsprocesser

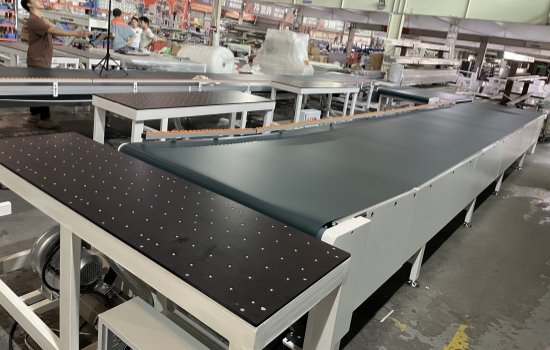

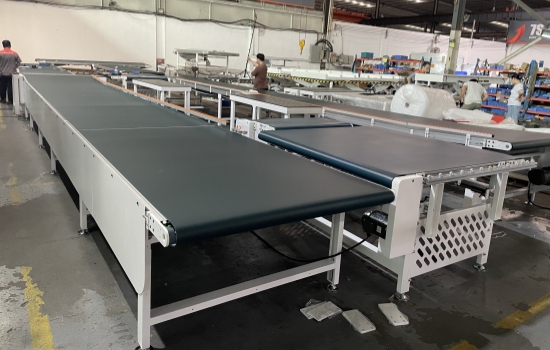

Kantbandsmaskinens remreturledningär en automatiserad transportanordning speciellt utformad för att fungera med kantbandsmaskiner. Den använder ett band som sitt kärntransportmedium och använder en "cirkulär retur"-struktur för att möjliggöra automatisk riktningsändring, transport,

och sekundär belastning av paneler efter kantband.

Denna enhet ersätter helt den traditionella manuella panelhanteringsmetoden, och fungerar som en nyckelkomponent för att ansluta kantbandsprocesser och förbättra produktionseffektiviteten. Det används ofta i storskaliga bearbetningsscenarier som anpassning av hela huset och möbelproduktion.

Kärnfunktioner: Att ta itu med "effektivitet och arbete" smärtpunkter i kantbandsprocesser

1. Automatiserad cirkulär transport:

 Efter att en kantbandsmaskin avslutat enkelkantsbandning av en panel, kan bandreturlinjen direkt föra panelen till riktningsändringsmekanismen utan manuell hantering.

 Panelen återförs sedan automatiskt till matningsänden av kantbandsmaskinen, vilket bildar en sluten slinga operation av "kantband → retur → återkantband".

 En enskild arbetare kan använda en kantbandsmaskin för att slutföra flerkantsbandning, vilket minskar arbetskostnaderna med över 60 %.

2. Stabilt panelskydd:

  Slitstarka och halkfria bälten (t.ex. PU-material) används som transportmedium. Kombinerat med tryckrullar och styrbafflar är panelerna jämnt belastade och löper stabilt under transporten.

  Detta förhindrar kantkollisioner och ytrepor orsakade av manuell hantering, vilket gör den särskilt lämplig för ömtåliga ytor som PET-dörrpaneler och filmpaneler med hudkänsla.

3. Flexibel anpassning till produktionsbehov:

  Den stöder hastighetsjustering från 0 till 1000 mm/min, vilket kan anpassas exakt till kantbandsmaskinens bearbetningsrytm.

  Genom modulär design kan den anpassas till paneler med en tjocklek på 3-50 mm och en maximal storlek på 2,4m × 1,2m.

  Dessutom kan den anpassas till "U-formad", "L-formad" och andra layouter för att passa olika verkstadsutrymmen.

4. Anslutning till automatiserade produktionslinjer:

  Den kan kopplas till flera kantbandsmaskiner, CNC-bearbetningscenter eller automatiska lastningsmaskiner för att bilda en helautomatisk produktionslinje som täcker "panelskärning → kantband → borrning".

  Vissa avancerade modeller stöder anslutning till MES-system, vilket möjliggör realtidsövervakning av överföringshastighet och panelkvantitet för enklare produktionshantering.

Applikationsscenarier: Fokusera på kärnbehoven av "Multi-Edge Banding"

Tillämpningen av bandreturlinjen är mycket koncentrerad i bearbetningsscenarier som kräver flerkantsband, vilket gör den till en "nödvändig utrustning" för möbelproduktion:

1. Multi-edge banding med en enkel kant banding maskin:

  När den används med en helautomatisk kantbandningsmaskin för att slutföra 2-4 kantbandsprocesser för paneler (t.ex. fyrkantsband för skåps sidopaneler),

  panelen återförs av bandreturlinjen efter den första kantbandet. Arbetare behöver bara justera panelens riktning för att starta den andra kantbandet, utan manuell hantering krävs under hela processen.

2. Automatiserad produktion med koppling till flera utrustningar:

  I avancerade fabriker kopplar den samman två kantbandsmaskiner för att bilda en "dubbelmaskinlinje" - en maskin ansvarar för kantbandning av långsidorna på paneler,

  och den andra för kortsidorna. Bandreturledningen genomför en mellanliggande överföring, vilket möjliggör obemannad bearbetning av "engångsladdning, fyrkantsband".

3. Effektiv transport av stora paneler:

  För stora paneler som garderobsdörrpaneler och TV-skåpspaneler förhindrar den samordnade transporten av flera bälten panelerna från att hänga och deformeras.

  Kombinerat med lutande transportsektioner och hjälprullar säkerställer det stabil retur av stora paneler utan skador.
