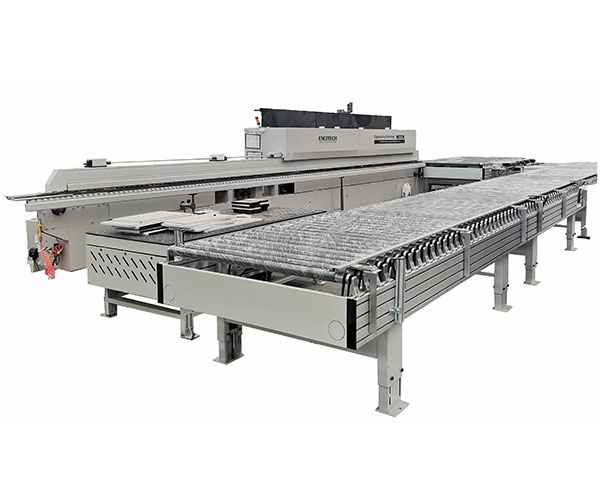

Returtransportband av rulltyp för kantbandsmaskin

1. Produktintroduktion

Returtransportband av rulltyp för kantbandsmaskin har en hög grad av automatisering; PLC-programmeringen är enkel att använda, maskinen är tillförlitlig och med bra prestanda. Först matar arbetaren arbetsstycket manuellt vid sidan, det förseglade arbetsstycket tas emot av returtransportören av rulltyp för kantbandningsmaskin för automatisk retur, och konverterar sedan manuellt de andra sidorna för kantband igen, för att realisera funktion av intelligent återvändande kantband.

2. Produktparameter (specifikation)

Modell	FQ-UX22
Arbetsstyckesområde	300*300-1200*2400mm
Arbetsstyckets tjocklek	10~60mm
Maximal lastvikt	100 kg
Arbetshastighet	12~28M/min
Total strömförsörjning	7,5KW

Del ett: Maskinhuvud-1

Yttre dimension	L3500*B2330mm(1815)*H900±50mm
Rulllängd	1700mm och 1400mm
Huvudljus	240*50 Aluminiumprofil
Roller Dia	56mm med gummiklädd
Gummitjocklek	3 mm
Avstånd mellan rullarna	120 mm

Del två: Maskinhuvud-2

Yttre dimension	L3000*B2660mm (1615)*H900±50mm
Rulllängd	1500 mm
Huvudljus	240*50 Aluminiumprofil
Roller Dia	56mm med gummiklädd
Gummitjocklek	3 mm
Avstånd mellan rullarna	120 mm
Lägg till med bakelitplatta för att hålla panelen

Del tre: Motordriven rullbana

Yttre dimension	L6900*B1415mm *H900±50mm
Huvudljus	240*50 Aluminiumprofil
Roller Dia	56mm med gummiklädd
Rulllängd	1300 mm
Gummitjocklek	3 mm
Avstånd mellan rullarna	120 mm

Del fyra: Pneumatiskt bollflytande bord

Total dimension	L2500*B1200*H800~900mm
Material av bordsskivan	8#U-stål med bakelitplåt
Huvudram	60*40*3mm rektangulärt rör
Strömförsörjning	1,5 KW
Med lyftfunktion är lyftområdet cirka 100 mm

Del fem: Pneumatiskt bollflytande bord

Total dimension	L1800*B600*H900±50mm
Material av bordsskivan	8#U-stål med bakelitplåt
Luftfläkt	1,5 KW, märke
Ben	60*40*3mm rektangulärt rör
Huvudram	40*60 stål

1. Stabil transport, ingen relativ rörelse mellan material och transport, kan minska skadorna på transportobjekt;
2. Enkel struktur, lätt att underhålla; Låg energiförbrukning och låg kostnad.
3. Inte bara driftmotståndet är litet, utan också slitaget på arbetsstycket är litet, så produktiviteten är hög, vilket kan bidra till att minska produktionskostnaden.
