3-tonslyft av E-typ: Högeffektiv lyft- och överföringsutrustning för anslutning av tunga materialproduktionslinjer

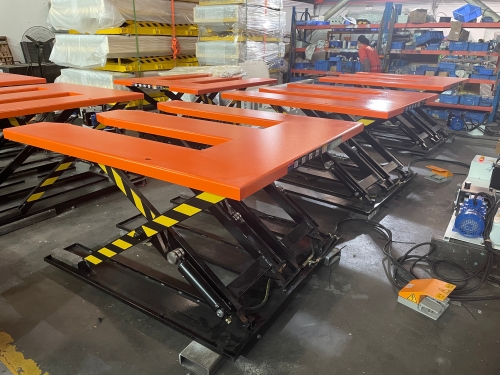

   3-tonslyften av E-typ är en hydraulisk lyftanordning speciellt utformad för vertikala lyft och arbetsstationsanslutning av tunga material. Uppkallad efter sin E-formade ihåliga bordsskivastruktur, är den främst lämplig för hantering av tallrikar, kärl, pallar och andra material inom 3 ton. Det används i stor utsträckning i produktionslinjehöjdsanslutningsscenarier i industrier som panelmöbler och lagerlogistik. Speciellt är den idealisk för matchning med tung överföringsutrustning som portallastnings- och lossningsmaskiner för att bygga en tredimensionell materialtransportlänk av "horisontell överföring + vertikal lyftning".

  Strukturen hos 3-tonslyften av E-typ är uppbyggd kring tre kärnkrav: stabilitet vid tung last, konstruktionsfri anpassningsförmåga och intelligent länkage. Alla komponenter arbetar tillsammans för att säkerställa effektiv och säker drift av utrustningen, som är specifikt uppdelad i sex kärnmoduler:

1. Bordsskiva med E-formad lager

  Bordsskivan är bearbetad med 6 mm tjocka kolstålplattor, med en konventionell total storlek på 2000 mm×1450 mm. En ihålig kanal är reserverad i mitten, som är lämplig för in- och utstigning av gafflar på manuella palltruckar och gaffeltruckar, vilket möjliggör snabb lastning och lossning av material utan extra överföringsverktyg. Bordsskivans kant är behandlad med antisladd och anti-fall åtgärder för att förhindra att material förskjuts och glider under lyft. Samtidigt är ytan pulverlackerad för att förhindra rost, anpassad till fuktiga arbetsförhållanden i verkstäder.

2. Hydrauliskt drivsystem

  Utrustad med 6 uppsättningar hydraulcylindrar (vissa modeller använder en kombination av 3 stora och 3 små cylindrar), matchade med en 3kW pumpstation från Haojiesi i Foshan, Guangdong eller en 2,2kW drivmotor, kan systemet nå ett maximalt tryck på 15MPa, vilket säkerställer stabila lyft under 3-tons tung belastning. Den använder järnoljerör för hydraulisk oljeöverföring, som är resistenta mot högt tryck och slitage. Dessutom är en extern övertrycksventil installerad för att exakt styra sjunkhastigheten och uppnå överbelastningsskydd, vilket förhindrar skador på utrustningen på grund av överbelastning.

3. Saxstödram

  Stödarmarna är gjorda av 14 mm tjocka höghållfasta stålplåtar, och ramen är svetsad med 80×5 mm vinkelstål, med stark total styvhet som kan motstå spänningsdeformation orsakad av högfrekventa lyft. Saxstrukturen, i kombination med solida huvudaxlar (vissa modeller är utrustade med 60 förtjockade solida huvudaxlar) och dynamiska lager, säkerställer smidiga lyft utan att klämma. Minsta höjden kan sänkas till 150 mm och den maximala höjden kan höjas till 950-980 mm, vilket uppfyller kraven på höjdanslutning för olika arbetsstationer.

4. Intelligent kontrollsystem

  Genom att använda Delixi komplett elektrisk kontroll, stöder den tre driftlägen: manuell, automatisk och fotpedal. Det manuella läget tillåter finjustering av höjden efter behov; fotpedalläget frigör händerna för arbetsstationskoordination; det automatiska läget är utrustat med en infraröd induktionsanordning, som kan realisera intelligent lägeskompensation av att "automatiskt stiga med en plåttjocklek när en plåt tas bort och automatiskt sjunka med en plåttjocklek när en plåt placeras", utan manuellt ingrepp för höjdjustering.

5. Extra skyddskomponenter

  Utrustad med en elektrisk platta mot vridningsanordning för att förhindra att kraftaxeln deformeras under tung belastning. Samtidigt är den försedd med en nödstoppsknapp och en överbelastningslarmmodul. Vissa modeller är dessutom installerade med ett elektriskt tåskydd för att undvika att förare kläms under lyft, i enlighet med industrisäkerhetsspecifikationerna.

6. Bas och installationsstruktur

  Hela maskinen har en gropfri design, och halkskyddsfötterna i botten kan finjustera nivån, vilket eliminerar behovet av destruktiv konstruktion på verkstadsgolvet. Med en egenvikt på cirka 530 kg kan den placeras direkt på en plan mark för användning, anpassad till den snabba omvandlingen av befintliga produktionslinjer.

1. KärnaFördelar med utrustningen

• Konstruktionsfri anpassningsförmåga:Ingen gropinbäddning behövs, och den kan användas omedelbart efter placeringen, vilket avsevärt minskar tiden och kostnaderna för produktionslinjeomvandling, särskilt lämplig för produktionslinjeuppgradering av små och medelstora företag.
• Effektivitet för tung last:Den nominella lasten på 3 ton kan överföra hela staplar av plattor på en gång, vilket är 4-6 gånger effektivare än traditionell manuell batchhantering, och lyftet är stabilt utan materialskador.
• Intelligent koppling:Den infraröda induktionsfunktionen för automatisk positionskompensation kan sömlöst anslutas till blankningsarbetsstationen på portallastnings- och avlastningsmaskinen, vilket möjliggör kontinuerlig drift av "portalblanking - lyft automatisk nivellering - efterföljande processladdning", vilket minskar arbetsstationens väntetid.
• Kompatibilitet med flera verktyg:Den E-formade bordsskivan lämpar sig för olika överföringsutrustningar såsom manuella gaffeltruckar, gaffeltruckar och rullbanor och kan flexibelt byggas in i olika typer av produktionslänkar.


2. Samordning av produktionslinje med portallastnings- och lossningsmaskiner

  I den automatiserade produktionslinjen för panelmöbler fungerar 3-tonslyften av E-typ ofta som materiallagrings- och höjdanslutningsnod för portallastnings- och lossningsmaskinen:

• Portallastnings- och lossningsmaskinen överför de skurna plåtarna till bordsskivan på E-lyften;
• Lyften anpassar sig automatiskt till lämplig höjd beroende på höjden på kantbandsmaskinens arbetsstation;
• Kantbandsmaskinens flexibla påskjutare tar direkt tag i plattorna från lyftens bordsskiva för matning, utan manuell överföring och höjdkalibrering under hela processen, vilket ger en sömlös koppling mellan skärnings- och kantbandningsprocesserna, och enskiftsproduktionskapaciteten kan ökas med mer än 20 %.
