Integrerad intelligent mätstation

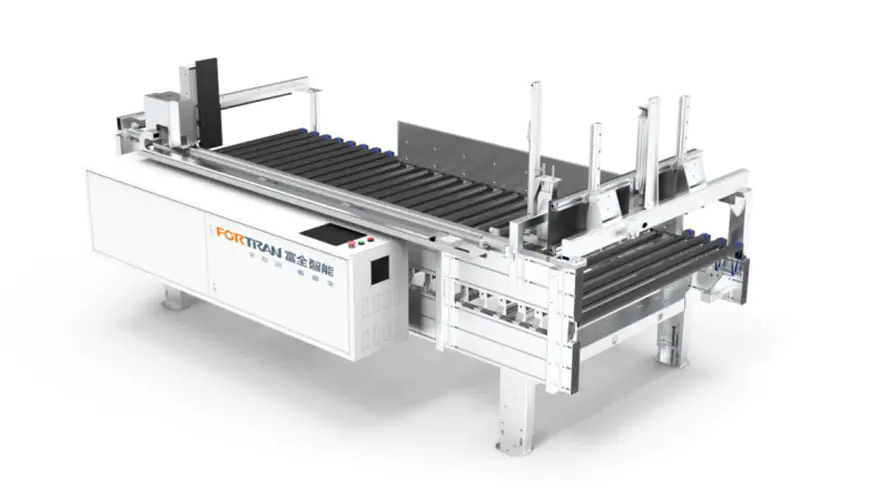

Övergripande maskinbild

Utrustningsparametrar

Övergripande mått L*B*H(mm)	Utrustning väga (kg)	Mätning av lastkapacitet（kg/㎡）	Total effekt (kW)	Mätnoggrannhet（mm）	Arbetsbänkens höjd（mm）
3500*1960*1800	800	50	2.25	±0,5	800±50

Mätning av parametrar

Kortlängds bearbetningsområde L（mm）	Bearbetningsområde för kortbredd W（mm）	Brädets tjockleksbehandlingsområde H（mm）	Mätning av effektivitet (tider/min)	Transporthastighet (m/min)
350-2800	200-1200	18-250	4-6	0-35 (justerbar frekvensomvandling)

1. Fötterna skärs och borras med laser, vilket säkerställer exakta hålpositioner. De böjs av en CNC-bockningsmaskin för exakta vinklar.
2.Fötterna är gjorda av kallvalsade betade stålplåtar med plana ytor. Efter kulblästring och sandblästring är de spraybelagda för stark korrosionsbeständighet.
3. Fötterna antar flyttbara justerbara fotkupor, som erbjuder stark anpassningsförmåga till markens planhet.
4. De varmförzinkade rullarna är täckta med italienska importerade slangar, vilket effektivt förhindrar ytrepor på arbetsstycken på grund av friktion och säkerställer intakta arbetsstyckesytor.
5. Den elastiska remdriften ger lågt ljud under drift. Det elastiska bältet har hög seghet och lång livslängd.
6. Både propparna och stödplåtarna är gjorda av kompaktlaminat, och stödplåtarna är gjorda av släta PE-plåtar, vilket resulterar i lågt friktionsmotstånd.
7. Den integrerade längd- och breddmätningsdesignen minskar golvytan.
8. Automatisk kontroll möjliggör mätning med hög noggrannhet, hög effektivitet och låg felfrekvens.

9. Styrskenan på den mekaniska positioneringsanordningen använder Hiwin styrskena, med hög precision, låg vibration och lång livslängd. Transmissionen använder växel och kuggstång för snabb hastighet och hög precision. Positioneringen antar en servomotor, vilket säkerställer precision, effektivitet, hastighet, högt vridmoment och liten storlek.

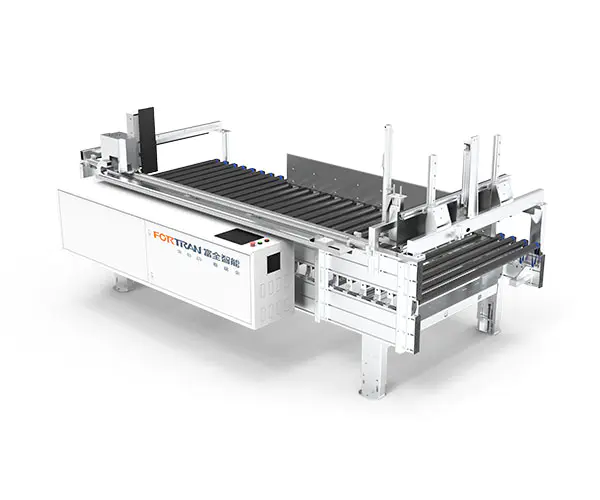

Den integrerade intelligenta mätstationen används huvudsakligen för att mäta staplingens längd, bredd och tjocklek på varje kartongförpackning före förpackning. Den mäter först längd, sedan bredd och slutligen höjd, med hög hastighet, liten golvyta och hög effektivitet. Den har en bred och tjock aluminiumprofilram, som är elegant och har utmärkt stabilitet.

Serienummer	Namn	Särdrag	Modul

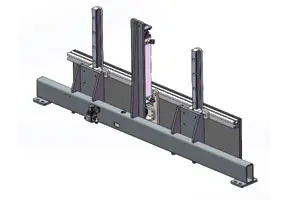

1	Längdmätande rörlig balkenhet	En servomotor med hög precision överför kraft genom en planetreducerare, vilket ger högt vridmoment, lågt brus och stabil effekt. Kraft överförs genom en synkron axel och växlar för att realisera snabb rörelse av hela mekanismen, och därigenom förbättra effektiviteten.

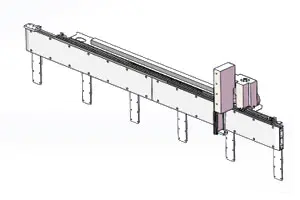

2	Längdmätande fast plåtmontering	Denna ände fungerar som mätreferensplatta. Baffeln drivs av en luftcylinder för vertikala lyft och uppnår snabb och stabil linjär rörelse med hjälp av Hiwin precisionsstyrskenor.

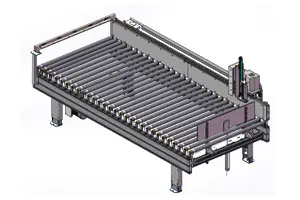

3	Ram för mätrulltransportör	Rullarna använder italienska importerade gummiklädda rullar med släta och ljusa ytor och hög friktion, vilket säkerställer en absolut stabil transport av paket och avsevärt minskar risken för glidfriktion. De utsätts för kulblästring och sprutbeläggning för att säkerställa det övergripande utseendet och ramens styvhet.

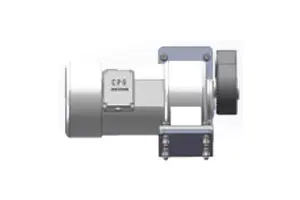

4	Rullmotorenhet	Använder importerade växelmotorer för hållbarhet. Kraften överförs stabilt till rullarna genom synkrona remskivor och synkrona remmar.

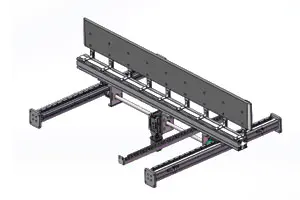

5	Breddmätande sektionsmätning Effektmekanism	Det horisontella kraftsystemet använder en servomotor med hög precision i kombination med en precisionsreducerare för att säkerställa stabiliteten i transmissionssystemet.

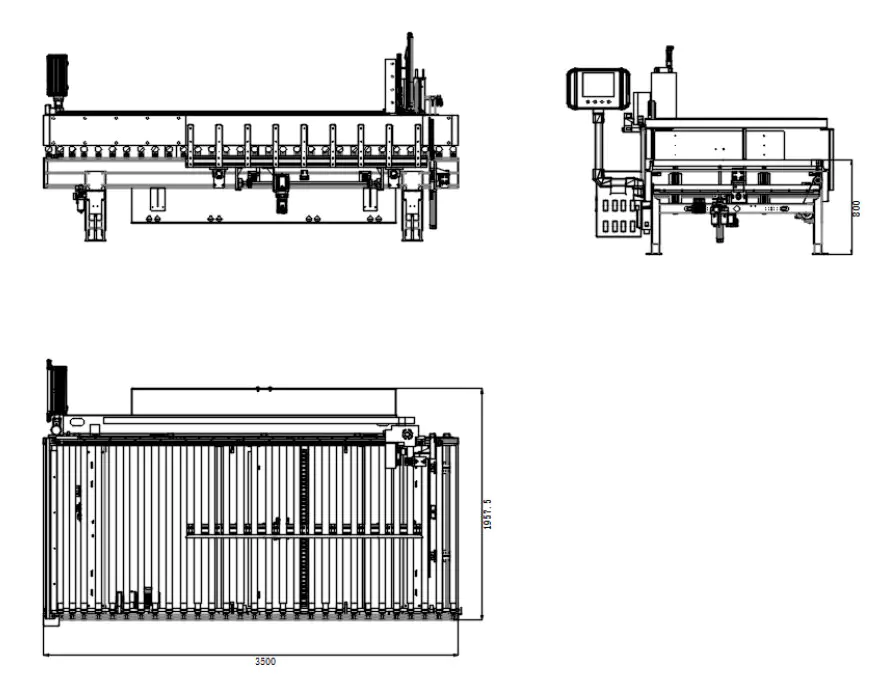

Tre-vy ritningar
