Lastnings- och lossningsmaskin av portaltyp

1. Produktintroduktion

Lastnings- och lossningsmaskin av portaltyp är enkel att använda och portalen kan manövreras med en knapp. Lastnings- och lossningsmaskin av portaltyp är enkel att använda för att spara arbetskraft och förbättra produktionseffektiviteten. Panelen transporteras till rullbordet under lastnings- och lossningsmaskinen av portaltyp, sedan går greppet av portalen ner till panelen, suger och flyttar panelen till det inställda läget, och slutligen går greppet ner till det lägsta börvärdet och lossar panelen.

2. Produktparameter (specifikation)

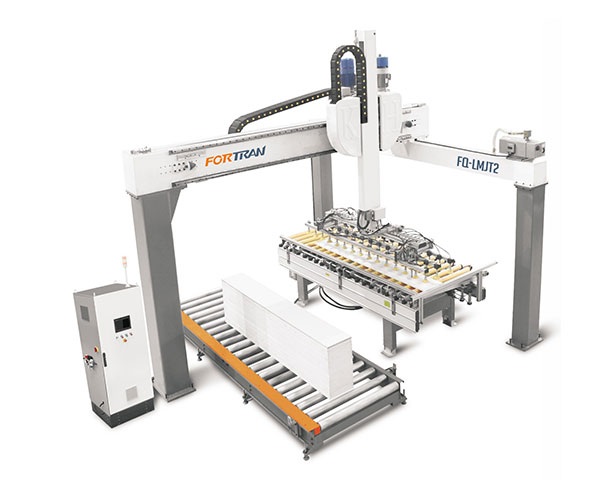

a. T type two-station bridge loader:

Modell	FQ-LMJT2
Yttre dimension	L4800*B4800*H4700mm
Panellängd	300-2400 mm
Panelbredd	300-1200 mm
Lastkapacitet	50 kg/m²
Total kraft	9KW
Fart	4-5 gånger/min
Helljus	höghållfast fyrkantstål
Pneumatisk komponent	AirTAC
Elektrisk apparat	Schneider
PLC styrsystem	Delta/ Inovanc
Styrskena	Hiwin

b. Tvåstations brolastare

Modell	FQ-LMJT2
Yttre dimension	L4800*B4800*H4700mm
Panellängd	300-2400 mm
Panelbredd	300-1200 mm
Lastkapacitet	50 kg/m²
Total kraft	9KW
Fart	4-5 gånger/min
Helljus	höghållfast fyrkantstål
Pneumatisk komponent	AirTAC
Elektrisk apparat	Schneider
PLC styrsystem	Delta/ Inovanc
Styrskena	Hiwin

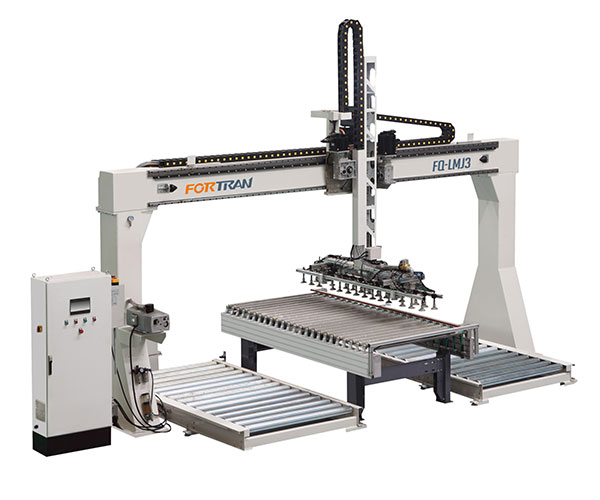

c. Tre-stations brolastare:

Modell	FQ-LMJ3
Yttre dimension	L5800*B2200*H4700mm
Panellängd	300-2400 mm
Panelbredd	300-1200 mm
Lastkapacitet	50 kg/m²
Total kraft	6KW
Fart	4-5 gånger/min
Helljus	höghållfast fyrkantstål
Pneumatisk komponent	AirTAC
Elektrisk apparat	Schneider
PLC styrsystem	Delta/ Inovance
Styrskena	Hiwin

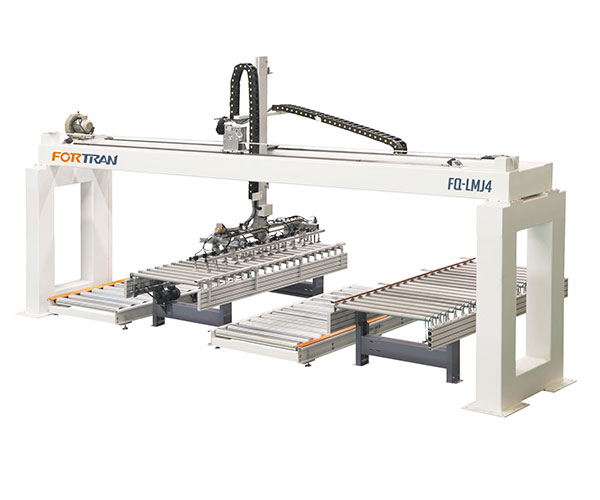

d. Fyrstations brolastare:

Modell	FQ-LMJ4
Yttre dimension	L6800*B2200*H4700mm
Panellängd	300-2400 mm
Panelbredd	300-1200 mm
Lastkapacitet	50 kg/m²
Total kraft	6KW
Fart	4-5 gånger/min
Helljus	höghållfast fyrkantstål
Pneumatisk komponent	AirTAC
Elektrisk apparat	Schneider
PLC styrsystem	Delta/ Inovance
Styrskena	Hiwin

1. Huvudbalken är gjord av höghållfast fyrkantsstål. Ramen är skarvad med hela fyrkantsröret, med hög belastning, för att säkerställa smidig arbetsprocess och stabil struktur.
2. Anslutningsdelen är exakt svetsad av japansk OTC-robot och bildad på en gång.
3.Taiwan Delta servomotor, styr vakuumkoppen uppåt eller nedåt, med mjuk horisontell rörelse.
4. Gantry typ lastning och lossning maskin antar högkvalitativa sneda tand styrskena. Jämfört med rak tandstyrskena har sned tandstyrskena högre slitstyrka och starkare smörjförmåga.
