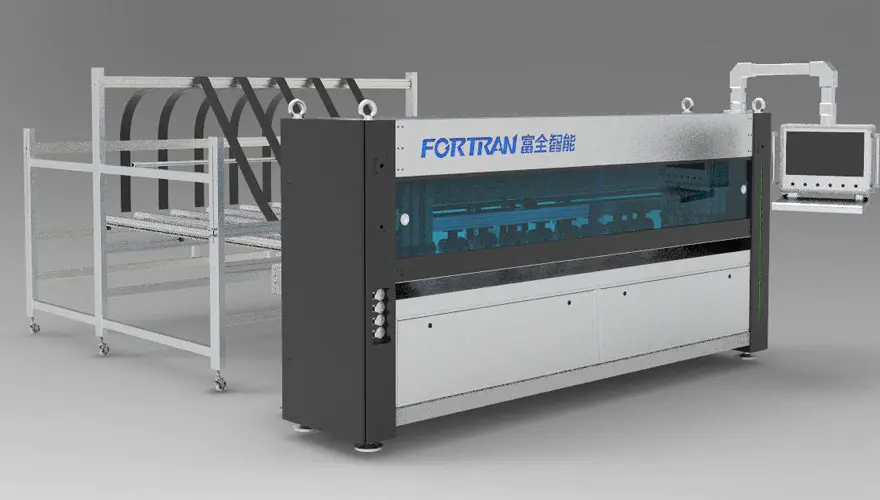

Helautomatisk pappersskärmaskin

Maskinspecifikationer

Mått L*B*H(mm)	Grundläggande specifikationer	Strömförsörjning (kW)	Skärhastighet (M/min)	Arbetshöjd (mm)
6700*3650*3000	7 vertikala+1 horisontella knivar, med enkelarkmatning och kontinuerlig arkmatning	5.25	0-120	850

Bearbetningsparametrar

Min. Skärlängd L (mm)	Max. Skärbredd W (mm)	Skärtjocklek för wellpapper H (mm)	Längsgående bladavståndsprecision (mm)	Effektivitet (st/min)
300	2500	2,5-6,5	±1,5	0-12

Den helautomatiska pappersskärmaskinen används för kontinuerlig bearbetning med fast längd av wellpapper och enstaka ark för att producera vikkartonger. Maskinen utför veck i både tvärgående och längsgående riktningar, intermittent skärning och skärande bearbetning på det korrugerade papperet. Skärning med fast längd möjliggör både massproduktion och skräddarsydd Maskinen kan användas som en fristående enhet eller som den första delen av en förpackningslinje.

Inga.	Punkt	Drag	Modell
1	Pappersförvaringsställ	Pappersförvaringsstället är tillverkat av betningsplåt genom bockningsbearbetning, med en enkel struktur, pålitlig konstruktion. Den är målad för att säkerställa ett attraktivt utseende och utmärkt rostbeständighet. Standardkonfigurationen inkluderar ett kontinuerligt kartongmaterialställ och en enkellagers kartongmatningsremsa.

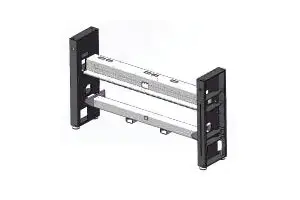

2	Ramstruktur	Ramen är tillverkad genom precisionsbearbetning efter svetsning av rektangulära stålrör och stålplåtar. Det säkerställer hög monteringsnoggrannhet och driftprecision, vilket garanterar en lång livslängd och utmärkt stabilitet hos utrustningen.

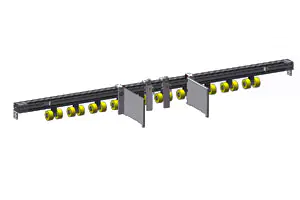

3	Drivmekanism	Matningstryckhjulet är tillverkat av PU-material, med en ljus och vacker yta och friktion, vilket effektivt kan förbättra tillförlitligheten för kartongtransport. Under tiden är dragtrumman importerad från Tyskland, hållbar och långvarig; den kan justeras manuellt och fixeras på sidan.

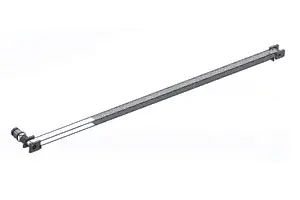

4	Tvärskärande struktur	Kraften tillhandahålls av en högprecisionsservomotor kombinerad med en reducering och en synkron hjulmekanism, som uppnår hög hastighet och exakt positionering, vilket säkerställer noggrannheten i kartongens skärning;

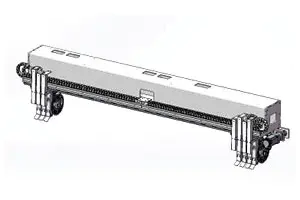

5	Längsgående klippenhet	Denna mekanism består huvudsakligen av sju uppsättningar knivhållare. Den tvärgående knivbältesservot driver positioneringen av den längsgående kniven, som kan uppfylla kraven på effektiv drift samtidigt som den säkerställer hållbarhet.

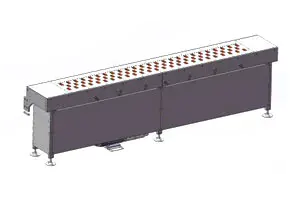

6	Justerbar lagringsenhet	Rullarna styrs av en servomotor plus en hastighetsreducerare. För att förbättra driftnoggrannheten och effektiviteten använder vi en högprecisions vinkelväxelhastighetsreducerare utrustad med en högprecisionsservomotor. En vakuumsugstruktur har antagits för att adsorbera kartong, vilket möjliggör bättre transport av enskiktskartong.
7	Maskinhölje	Det primära fokus ligger på att dekorera själva maskinen. Ett yttre skyddshölje läggs till maskinen, som är behandlad med pulverlackering för att säkerställa en estetiskt tilltalande och hållbar finish som inte flisar eller flagar. Observationsfönstret på maskinens framsida är tillverkat av en djupblå akrylpanel, som inte bara är visuellt tilltalande och elegant utan också mycket motståndskraftig och motståndskraftig mot splittring. Dessutom är en glidskena av aluminiumlegering installerad, som har en blank yta och fungerar tyst utan ljud.

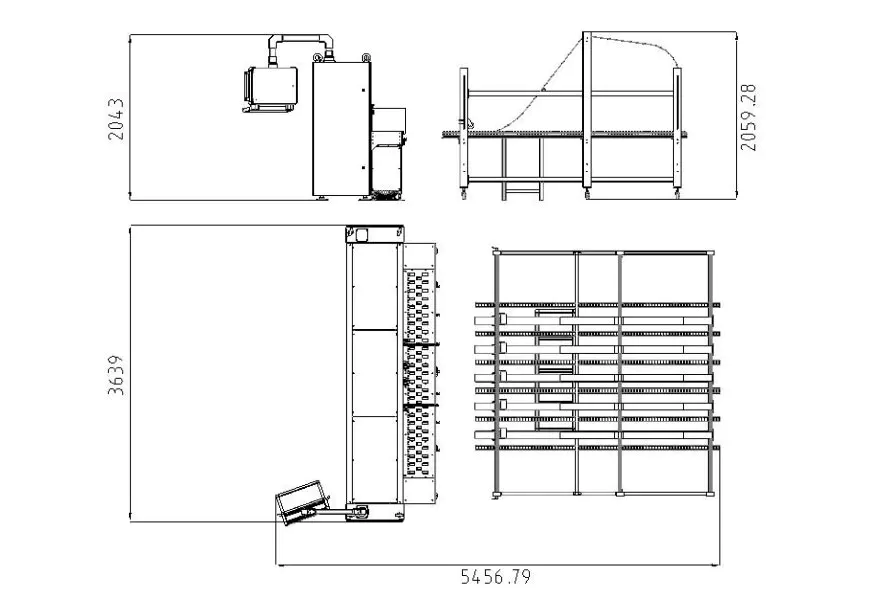

Tre-vy ritningar

Krav på förbrukningsmaterial

1.Krav på wellpapper vid utfodringsstationen

A. Kontinuerligt wellpappers bredd: 400–2350 mm;
B. Staplingshöjd, inklusive en 120 mm pall: Max 1300 mm;
C. Staplingsbredd, max: 1300 mm; Längd på korrugerat papper vid utmatningspunkten: Minst 300 mm;
D. Longitudinell tolerans för skärning med fast längd: Max 0,5 %; Tvärtolerans för skärning med fast längd: Max ± 2,0 mm;
E. Wellpappers tjocklek: 2,5–6 mm, ± 0,2 mm; Maximal råmaterialkvalitet upp till 2,30 BC (enligt DIN 55468 standard);
F. Kartongens kvalitet överensstämmer med standarden DIN 55468;

G. Enkel korrugerad, maximal tjocklek på cirka 4 mm (kvalitet: 1,10–1,40); Dubbel korrugerad, maximal tjocklek på cirka 6 mm.

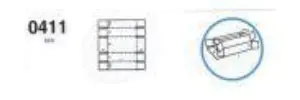

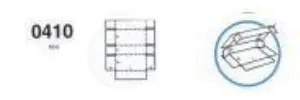

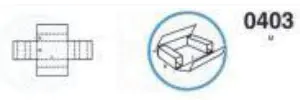

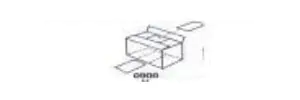

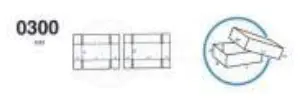

2. Kartongtyper

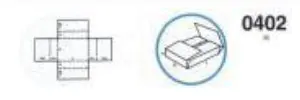

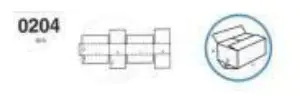

Serienummer	Namn	Bild	Pappersmatningsriktning	Minsta storlek

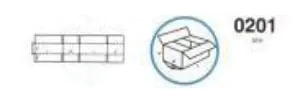

1	Vanlig låda		längsgående	Längd: minst 400 mm Bredd: minst 36 mm Höjd: minst 225 mm
2	Vanlig låda		längsgående	Längd: minst 400 mm Bredd: minst 36 mm Höjd: minst 225 mm
3	Himmel och jord täcker		längsgående	Längd: minst 400 mm Bredd: minst 225 mm Höjd: minst 18 mm
4	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Bredd: minst 450 mm Höjd: minst 18 mm
5	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Höjd: minst 450 mm Höjd: minst 18 mm
6	All-wing box		längsgående	Längd: minst 400 mm Höjd: minst 225 mm Höjd: minst 18 mm
7	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Höjd: minst 450 mm Höjd: minst 18 mm
8	Fyrkantig kartong		längsgående	Längd: minst 400 mm Höjd: minst 18 mm
