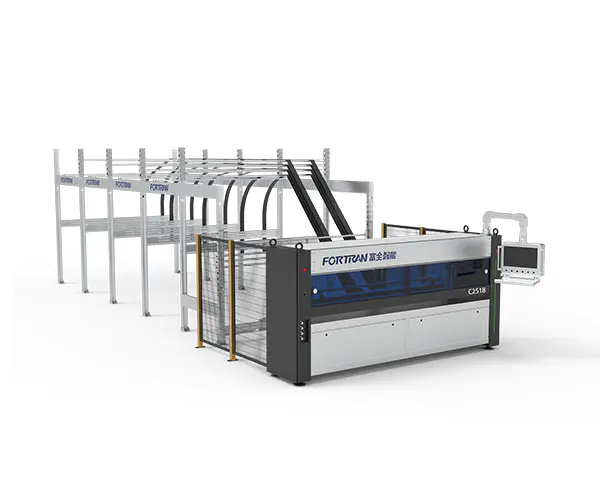

Automatisk pappersskärmaskin

Maskinspecifikationer

Mått L*B*H(mm)	Grundläggande specifikationer	Strömförsörjning (kW)	Skärhastighet (M/min)	Arbetshöjd (mm)
11650*4040*3000	7 vertikala+1 horisontella knivar, treservokontroll, med 4 magasin	6	0-120	900

Bearbetningsparametrar

Min. Skärlängd L (mm)	Max. Skärbredd W (mm)	Skärtjocklek för wellpapper H (mm)	Längsgående bladavståndsprecision (mm)	Effektivitet (st/min)
300	2500	2,5-6,5	±1,5	0-12

Den automatiska pappersskärmaskinen används för kontinuerlig bearbetning av korrugerat papper med fast längd för att producera vikkartonger. Maskinen utför veck i både tvärgående och tvärgående riktning. längsgående riktningar, intermittent skärning och skärande bearbetning på det korrugerade papperet. Skärning med fast längd möjliggör både massproduktion och kundanpassad produktion. Maskinen kan används som en fristående enhet eller som den första delen av en förpackningslinje.

Inga.	Punkt	Drag	Modell

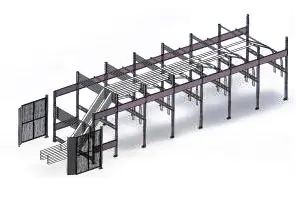

1	Pappersförvaringsställ	Pappersförvaringsstället är tillverkat av syratvättade stålplåtar som böjs till form. Det har en enkel struktur, pålitlig montering och en kallgalvaniserad finish, vilket ger det ett attraktivt utseende och utmärkt rostbeständighet. Standardkonfigurationen inkluderar fyra pappersförvaringsfack.
2	Ramstruktur	Ramen är tillverkad genom precisionsbearbetning efter svetsning av rektangulära stålrör och stålplåtar. Det säkerställer hög monteringsnoggrannhet och driftprecision, vilket garanterar en lång livslängd och utmärkt stabilitet hos utrustningen.

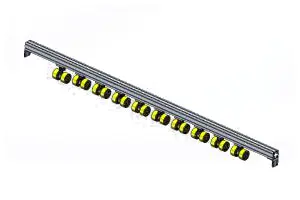

3	Drivmekanism	Matningstryckrullen är gjord av PU-material som har en ljus och snygg yta med hög friktion. Detta förbättrar effektivt tillförlitligheten för kartongtransport. Samtidigt är dragtrumman importerad från Tyskland och är mycket hållbar.
4	Tvärskärande struktur	Kraften tillhandahålls av en högprecisionsservomotor kombinerad med en reducering och en synkron hjulmekanism, som uppnår hög hastighet och exakt positionering, vilket säkerställer noggrannheten i kartongens skärning;
5	Längsgående klippenhet	Denna mekanism består huvudsakligen av sju uppsättningar knivhållare. Den tvärgående knivbältesservot driver positioneringen av den längsgående kniven, som kan uppfylla kraven på effektiv drift samtidigt som den säkerställer hållbarhet.
6	Justerbar lagringsenhet	Ändstativen är bearbetade av CNC för att säkerställa parallellitet på båda sidor. Höghållfasta kedjor används för vertikala lyft för att säkerställa säkerhet och tillförlitlighet och för att förhindra att kedjan hoppar. För att förbättra precisionen och effektiviteten i driften använder vi högprecisionsreducerare med koniska kugghjul utrustade med högprecisionsservomotorer. För att förbättra utnyttjandegraden av papper är denna lagringsmekanism utformad med fyra papper.
7	Maskinhölje	Det primära fokus ligger på att dekorera själva maskinen. Ett yttre skyddskåpa läggs till maskinen, som är behandlad med pulverlackering för att säkerställa en estetiskt tilltalande och hållbar finish som inte flisar eller flagar. Observationsfönstret på maskinens framsida är tillverkat av en djupblå akrylpanel, som inte bara är visuellt tilltalande och elegant utan också mycket motståndskraftig och motståndskraftig mot skjutbar och ljusstyrka. installerad, som har en blank yta och fungerar tyst utan buller.

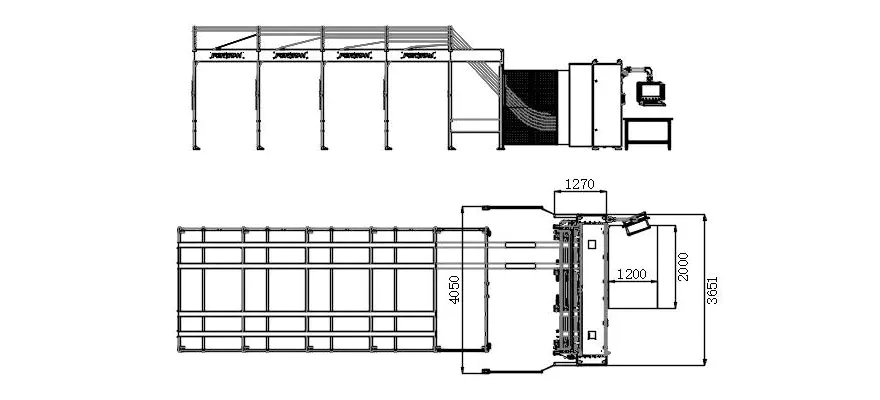

Tre-vy ritningar

Krav på förbrukningsmaterial

1.Krav på wellpapper vid utfodringsstationen

A. Kontinuerligt wellpappers bredd: 400–2350 mm;
B.Total bredd på korrugerat papper fastklämt sida vid sida: Max 2550 mm;
C. Staplingshöjd, inklusive en 120 mm pall: Max 1300 mm;
D. Staplingsbredd, max: 1300 mm; Längd på korrugerat papper vid utmatningspunkten: Minst 300 mm;
E. Longitudinell tolerans för skärning med fast längd: Max 0,5 %; Tvärtolerans för skärning med fast längd: Max ± 2,0 mm;
F. Wellpappers tjocklek: 2,5–6 mm, ± 0,2 mm; Maximal råmaterialkvalitet upp till 2,30 BC (enligt DIN 55468-standarden);
G. Kartongens kvalitet överensstämmer med standarden DIN 55468;
H. Enkelkorrugerad, maximal tjocklek på cirka 4 mm (kvalitet: 1,10–1,40); Dubbelkorrugerad, maximal tjocklek på cirka 6 mm.

2. Kartongtyper

Serienummer	Namn	Bild	Pappersmatningsriktning	Minsta storlek
1	Vanlig låda		längsgående	Längd: minst 400 mm Bredd: minst 36 mm Höjd: minst 225 mm
2	Vanlig låda		längsgående	Längd: minst 400 mm Bredd: minst 36 mm Höjd: minst 225 mm
3	Himmel och jord täcker		längsgående	Längd: minst 400 mm Bredd: minst 225 mm Höjd: minst 18 mm
4	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Bredd: minst 450 mm Höjd: minst 18 mm
5	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Höjd: minst 450 mm Höjd: minst 18 mm
6	All-wing box		längsgående	Längd: minst 400 mm Höjd: minst 225 mm Höjd: minst 18 mm
7	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Höjd: minst 450 mm Höjd: minst 18 mm
8	Fyrkantig kartong		längsgående	Längd: minst 400 mm Höjd: minst 18 mm
