Automatisk höghastighets pappersskärmaskin

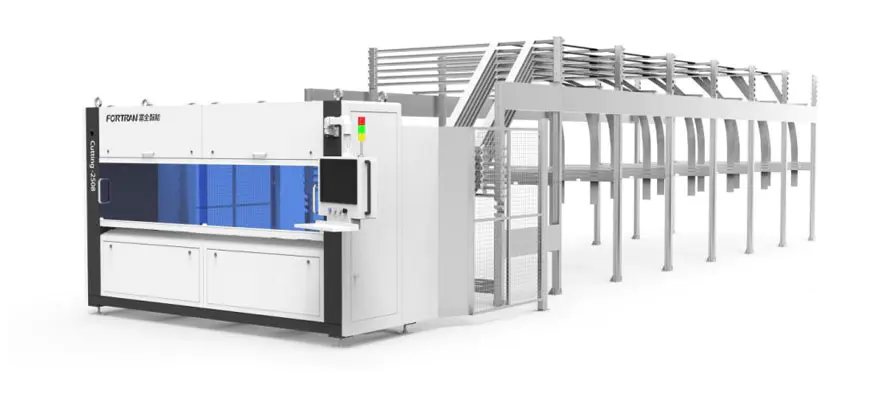

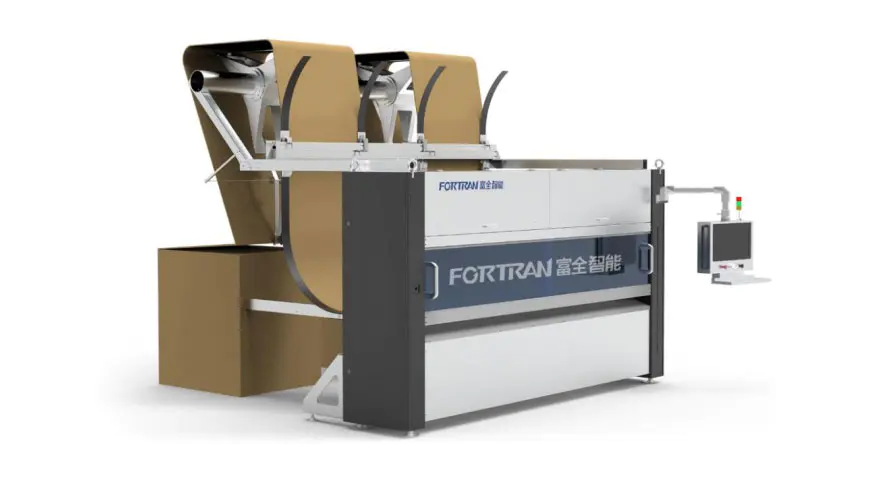

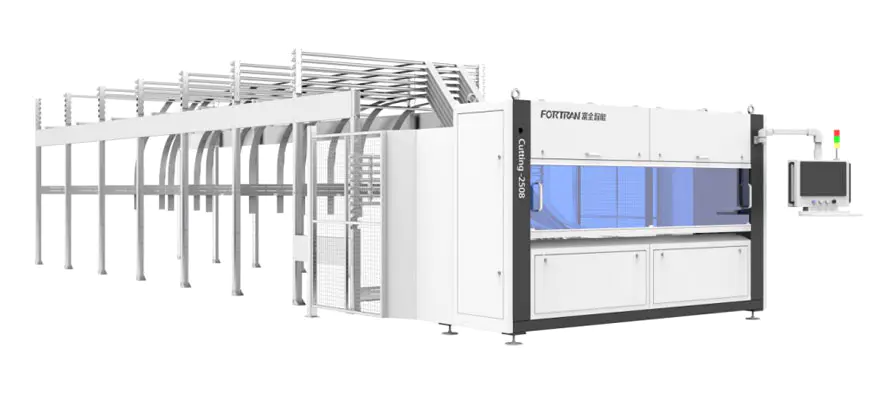

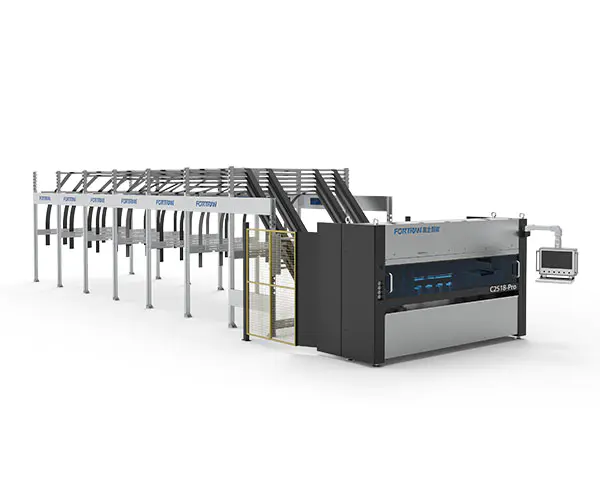

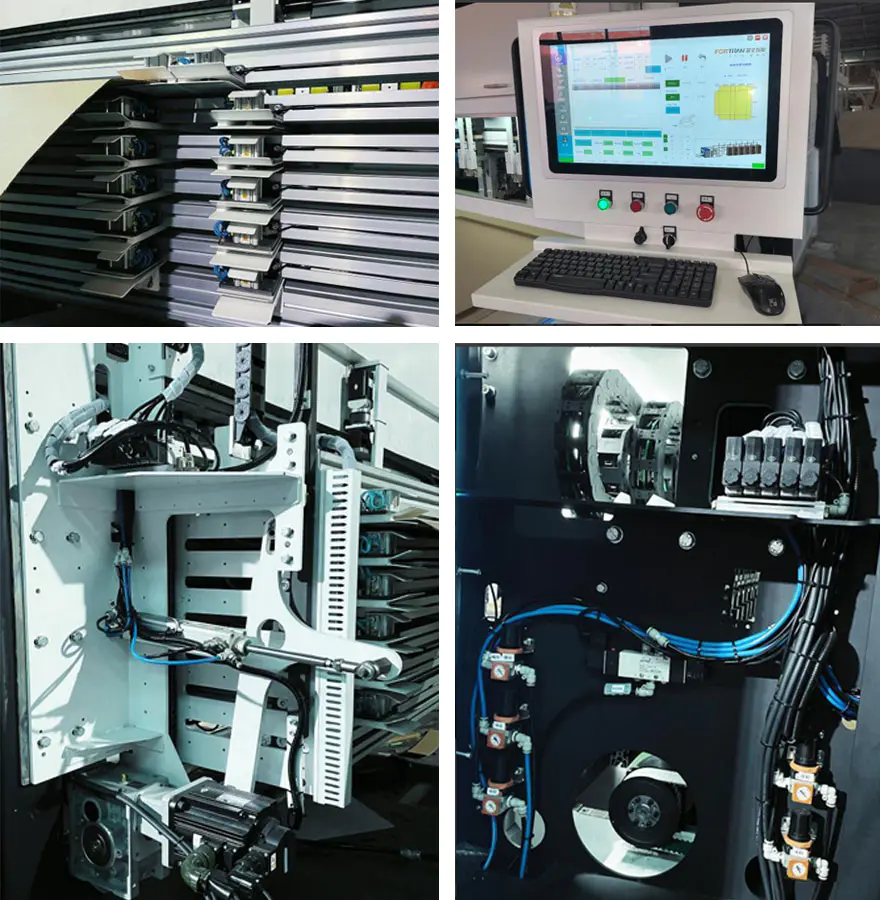

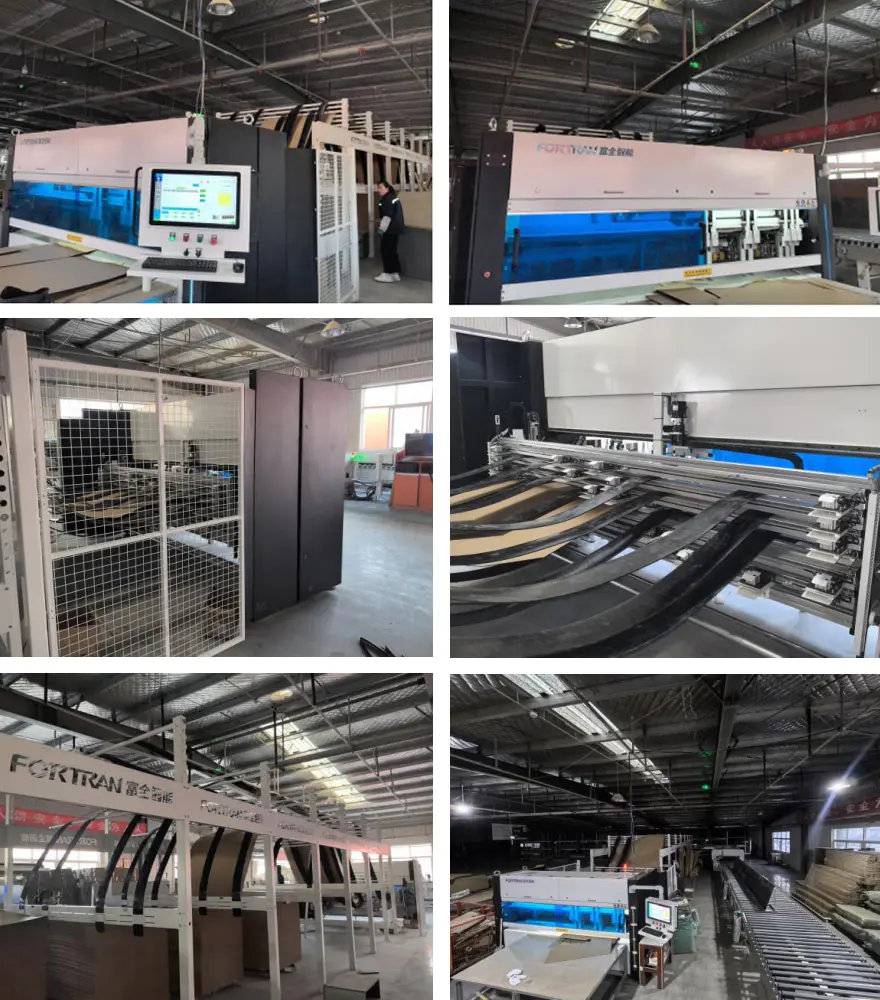

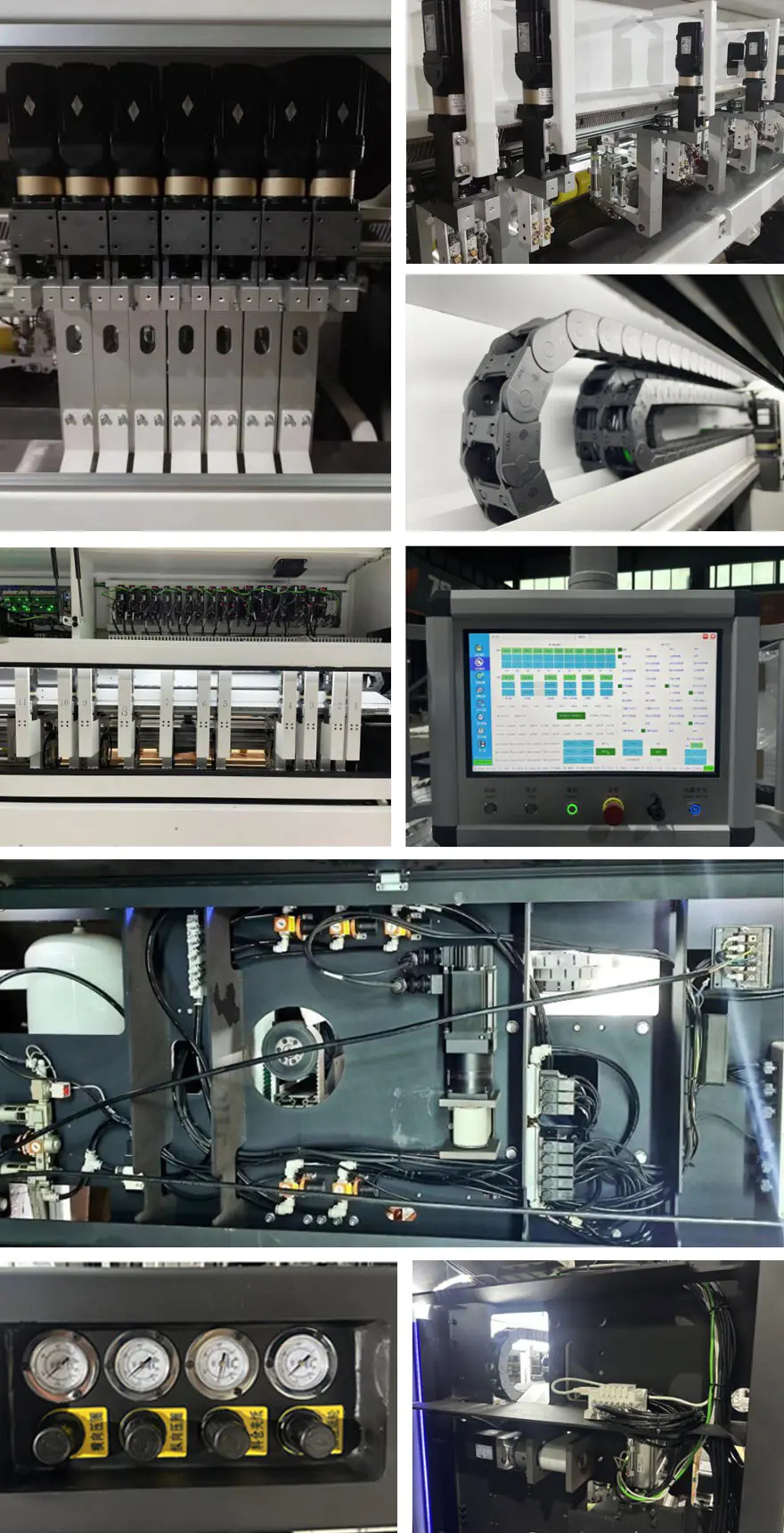

Maskinbild

Maskinspecifikationer

Mått L*B*H(mm)	Grundläggande specifikationer	Strömförsörjning (kW)	Skärhastighet (M/min)	Arbetshöjd (mm)
14750*4040*3000	11 vertikala+1 horisontella knivar, fullservokontroll, med 6 magasin	5.8	0-120	850

Bearbetningsparametrar

Min. Skärlängd L (mm)	Max. Skärbredd W (mm)	Skärtjocklek för wellpapper H (mm)	Längsgående bladavståndsprecision (mm)	Effektivitet (st/min)
300	2550	2-7	±1,5	0-12

Allmän beskrivning av funktioner

Den automatiska höghastighetspappersskärmaskinen används för kontinuerlig bearbetning med fast längd av wellpapp och enstaka ark för att producera vikkartonger. Maskinen utför veck i både tvärgående och längsgående riktningar, intermittent skärning och skärande bearbetning på det korrugerade papperet. Skärning med fast längd möjliggör både massproduktion och skräddarsydd Maskinen kan användas som en fristående enhet eller som den första delen av en förpackningslinje.

Inga.	Punkt	Drag
1	Pappersförvaringsställ	Pappersförvaringsstället är tillverkat av syratvättade stålplåtar och bearbetat av böjning. Den har en enkel struktur, pålitlig konstruktion och behandlas med kyla galvanisering, vilket resulterar i ett attraktivt utseende och utmärkt rostbeständighet. Standardkonfigurationen inkluderar 6 pappersförvaringsfack, vilket kan vara anpassas efter olika kunders behov, erbjuder hög flexibilitet och stark anpassningsförmåga.
2	Ramstruktur	Ramen är tillverkad genom precisionsbearbetning efter svetsning av rektangulärt stål rör och stålplåtar. Det säkerställer hög monteringsnoggrannhet och driftprecision, vilket garanterar en lång livslängd och utmärkt stabilitet hos utrustningen.
3	Drivmekanism	Matningstryckrullen är gjord av PU-material som har en ljus och snygg yta med hög friktion. Detta förbättrar effektivt tillförlitligheten för kartongtransport. Samtidigt är dragtrumman importerad från Tyskland och är mycket hållbar.
4	Tvärskärande struktur	Kraften tillhandahålls av en högprecisionsservomotor kombinerad med en reducering och en synkron hjulmekanism, som uppnår hög

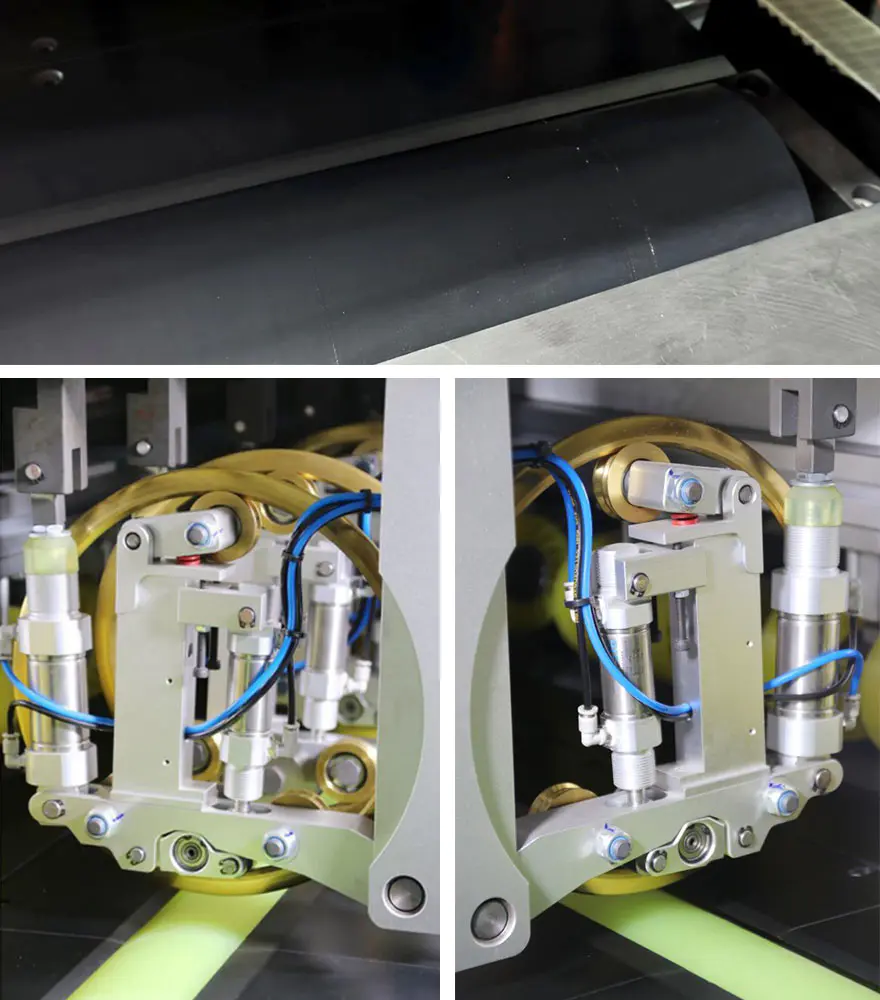

5	Längsgående klippenhet	Denna mekanism består huvudsakligen av 7 uppsättningar knivhållare. Knivkonfigurationen av 7+1 möjliggör universell skärning av lådtyperna 410 och 411. Den är utformad för att möta krav på högeffektiv drift samtidigt som hållbarhet säkerställs;

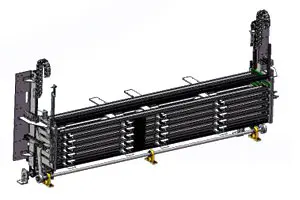

6	Justerbar lagringsenhet	Båda ändarna av moderkortet genom CNC-bearbetning till säkerställa de parallella sidorna, användningen av höghållfasthet kedja upp och ner för att säkerställa säkerhet och tillförlitlighet hoppar inte över tänder, för att förbättra noggrannheten och effektivitet i driften använder vi hög precision vinkelväxelreducerare utrustad med hög precision servicemotor; För att förbättra utnyttjandegraden av papper sätter vi denna institution till 6 pappersbibliotek, som kan ökas eller minskas enl olika kundbehov, bekvämt och snabbt, och stark anpassningsförmåga;

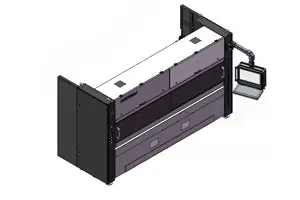

7	Maskinhölje	Den primära funktionen är att dekorera maskinen själv. Ett yttre skyddshölje läggs till maskinen. Locket är behandlat med plast sprutning, vilket gör det estetiskt tilltalande, delikat och motståndskraftig mot färg flisning. Observationsfönstret på framsidan av maskinen är gjord av akrylplåt, som ger den ett attraktivt och elegant utseende, som samt hög seghet och motståndskraft mot splittrande.

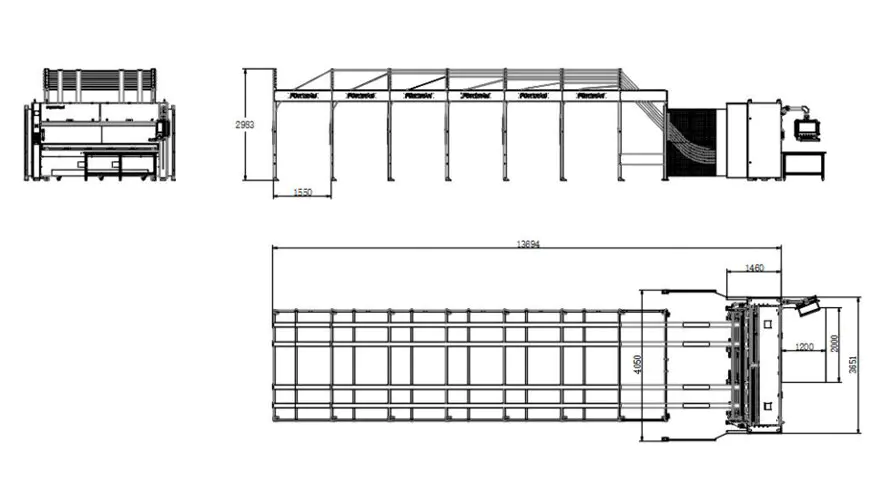

Tre-vy ritningar

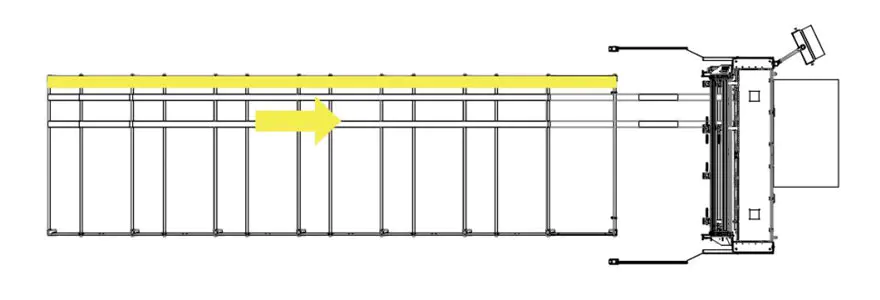

Schematiskt diagram över produktionsprocessläge

Krav på förbrukningsmaterial

1.Krav på wellpapper vid utfodringsstationen

A. Kontinuerligt wellpappers bredd: 400–2550 mm;
B.Total bredd på korrugerat papper fastklämt sida vid sida: Max 2550 mm;
C. Staplingshöjd, inklusive en 120 mm pall: Max 1300 mm;
D. Staplingsbredd, max: 1300 mm; Längd på korrugerat papper vid utmatningspunkten: Minst 300 mm;
E. Longitudinell tolerans för skärning med fast längd: Max 0,5 %; Tvärtolerans för skärning med fast längd: Max ± 2,0 mm;
F. Wellpappers tjocklek: 2-7 mm, ± 0,2 mm; Maximal råmaterialkvalitet upp till 2,30 BC (enligt DIN 55468-standarden);
G. Kartongens kvalitet överensstämmer med standarden DIN 55468;
H. Enkel korrugerad, maximal tjocklek på cirka 4 mm (kvalitet: 1,10–1,40); Dubbel korrugerad, maximal tjocklek på cirka 7 mm.

2. Kartongtyper

Serienummer	Namn	Bild	Pappersmatningsriktning	Minsta storlek
1	Vanlig låda		längsgående	Längd: minst 400 mm Bredd: minst 36 mm Höjd: minst 225 mm
2	Vanlig låda		längsgående	Längd: minst 400 mm Bredd: minst 36 mm Höjd: minst 225 mm
3	Himmel och jord täcker		längsgående	Längd: minst 400 mm Bredd: minst 225 mm Höjd: minst 18 mm
4	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Bredd: minst 450 mm Höjd: minst 18 mm
5	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Höjd: minst 450 mm Höjd: minst 18 mm
6	All-wing box		längsgående	Längd: minst 400 mm Höjd: minst 225 mm Höjd: minst 18 mm
7	Mellersta tätningslåda		längsgående	Längd: minst 400 mm Höjd: minst 450 mm Höjd: minst 18 mm
8	Fyrkantig kartong		längsgående	Längd: minst 400 mm Höjd: minst 18 mm

Lista över huvudkomponentkonfiguration

Inga.	Punkt	Specifikationer	Antal	Noterat
1	Längsgående bladenhet		7 SET	Kvantiteten kan anpassas efter behov
2	Horisontell knivenhet		1 SET
3	Rullmontering		3 st
5	Tvärgående synkronbälte		1 st
6	Synkronbälte		2 st
7	Traction Servo Motor		2 SET
8	Dragkraftsreducerare		2 SET
9	Justering Förvaringsservomotor		1 SET
10	Justering Förvaringsreducerare		1 SET
11	Blade Rörlig Motor		7 SET	Kvantiteten kan anpassas efter behov
12	Blade Moving Reducer		7 SET
13	Pneumatiska komponenter		1 SET
14	Elektrisk kontrollbox	——	——
15	Elektriska komponenter	Fotoelektriska sensorer, kablar, reflektorer, elektriska komponenter	——
16	Kontroller	Drivrutiner, firmware, moduler	——

Lista över bärbara delar och förbrukningsartiklar

1. Lista över bärbara delar

Inga.	Punkt	Specifikationer	Föreslaget antal	U8 nummer
1	Mataraxelbussning	PCM260-02-020-260	6
2	Tryckande axelbussning	CZJ260-02-010-300	2
3	Seamless Green Silent Synchronous Belt med stålkärna (Xiet)	75-AT10-6910	1
4	Magnetventil	SY5120-5GZD-01	2
5	φ66xφ16x0,8 cirkulärt tandblad	PCM260-03-010-010	2
6	Magnetventil	4N330C08B	1
7	Skjutreglage	HGH15CA	2
8	Precisionstryckreduceringsventil	SDR20008JN	2
9	Sömlös polyuretan synkront bälte med ståltråd - Tyst typ	AT10x50xL1290	1
10	Relä	RXT-F01K D24	1
11	Säkring	5*20 mm 0,1A	5
12	Gränslägesbrytare	XCK-N2145P20C	2
13	Närhetsbrytare	IME12-06BPSZW2S	2
14	Sömlös polyuretan synkront bälte med ståltråd - Tyst typ	AT10x50xL920	1

Förbrukningsmaterial lista

1	Pappersskärningskraft gummirulle B	PCM260-01-020-300	1
2	φ66xφ16x0,8 cirkulärt tandblad	PCM260-03-010-010	2
3	Mataraxelbussning	PCM260-02-020-260	2
4	Tryckande axelbussning	CZJ260-02-010-300	1
