Automatisk boxvikningsmaskin

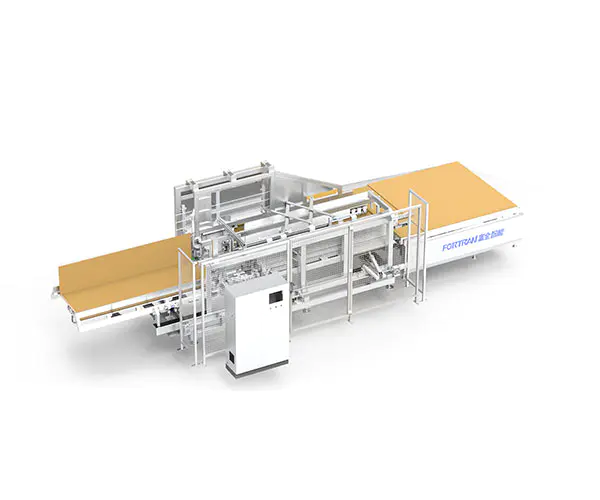

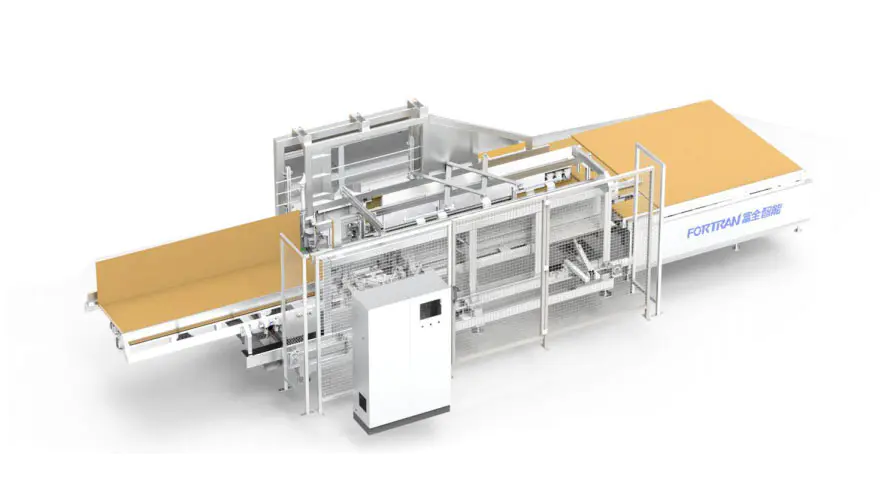

Övergripande maskinbild

Utrustningsparametrar

Yttre mått L*B*H(mm)	Utrustningens egenvikt (kg)	Strömförsörjning (kW)	Transporterande last (kg)	Arbetshöjd（mm）
9760*3550*2500	Cirka 3700	4,5 kW (exklusive limningsenhet)	50	830±40 (obestämt. Beror på kund

Bearbetningsomfång

Kartongbearbetningsintervall L（mm）	Kartongbearbetningsintervall W（mm）	Kartongbearbetningsområde H（mm）	Vikningseffektivitet (tider/min)	Korrugerat papper tjocklek (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 kärntillbehör märke:servomotor--Inovance;synkronbälte--Gardner;säteslager--TR;frekvensomvandlingsmotor---Inovance:
2 Det övergripande rackröret är svetsat och bearbetat av portal, vilket är mycket exakt, pålitligt och hållbart.
3 Den linjära mekanismen i vikboxmaskinen styrs av en precisionslinjär styrskena, som är mycket pålitlig och hållbar.
4 Sugkoppsöverföringspapperet antar en servomotor med hög precision, som är lätt att kontrollera och kan förbättra utrustningens noggrannhet;

5 Maskinen kan användas ensam eller i kombination med den skräddarsydda förpackningslinjen. Användningssättet är föränderligt och flexibelt

1 Används

A. Denna automatiska boxvikningsmaskin används i kartonger till lådor;
B. Denna utrustning används för att tillverka lådor av M/A-0410 modellkartonger;
C. Först, benchmarkera kartongen, tryck på motsvarande inmatningsstorlek och starta och ange utrustningen för att automatiskt göra en låda;

2 Översikt över arbetsprincipen

Hela uppsättningen av utrustning är uppdelad i fem delar: matningsplattformsmekanism, huvudrammekanism, fast sidovikningsmekanism, mobil sidovikningsmekanism och medianöverföring mekanism:

A. När du arbetar motsvarar ingången på operationsskärmen storleken på den vikbara lådan; efter att positioneringen är klar, efter att pappershuden är i linje med det främre riktmärket och sidoriktmärket i positiv riktning, tryck på den gröna startknappen för att automatiskt starta sugkoppen för att absorbera pappershuden in i ingången till vikboxmaskinsektionen;

B. Sugkoppen driver pappershuden in i den vikbara delen, och den fasta kanten och den rörliga långkanten motsvarar vikkanten, och sedan automatiskt spraya lim vid angivet limsprayläge, och frontändens vikningsposition avslutas en efter en;

C. Efter att den främre vikboxen når den avsedda positionen, efter att cylinderns nedåtgående tryck har dragits åt, sjunker sugkoppen omedelbart och återställs tillbaka till utgångspunkten, och den bakre sugkoppen är fäst på baksidan av papperet och väntar på den; efter att den fasta sidan och den rörliga sidovikkanten arbetar samtidigt, återställs flipgruppen efter slutförandet; Den bakre sugkoppen driver pappershuden framåt till gjutningspositionen för den bakre vikboxen och sprayar automatiskt lim till den avsedda positionen;

D. Efter att back-end-vikboxen når den angivna positionen, efter att cylinderns nedåtgående tryck har dragits åt: efter att den fasta sidan och den rörliga sidovikningskanten arbetar samtidigt, är vändgruppen klar och återställs: utmatningsmotorn skickar omedelbart gjutkartongen till utgången;

3 Funktionell struktur"

Serienummer	Namn	Utmärkande drag	Modell

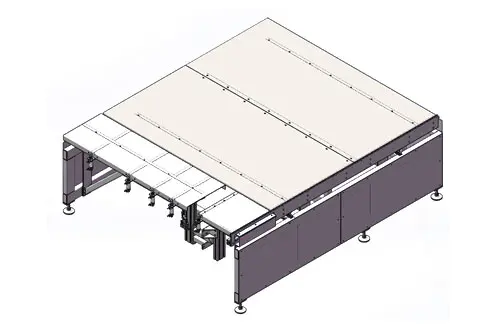

1	Foderbordsstruktur	Det främre materialbordet är placerat i det plana kortets position, och cylindern styr lyft- och positioneringsstiftet; sidoservomotorn lokaliserar exakt förberedningspositionen för pappershudmatningen;

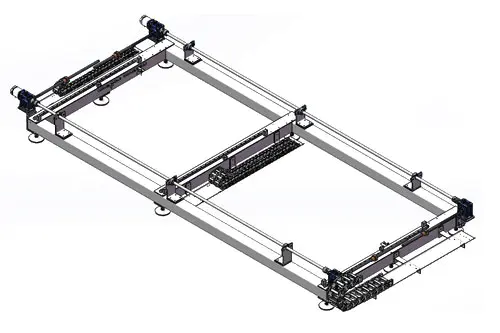

2	Rack basstruktur	Basen av stordatorstället, servolänksstyrningen av servomotorns mobila vikmekanism och mediandrivmekanismen är mer exakta;

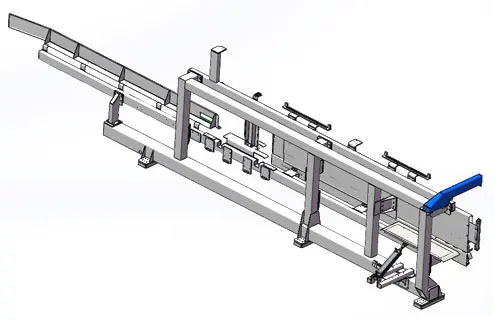

3	Fast sidofällbar ställning	Fast sidovikningsram, cylindervikning med kort kant, plåthjälpstyrmatning på båda sidor; bearbetning av stativsvetsportal; hög monteringsnoggrannhet, hög driftnoggrannhet, vilket säkerställer lång livslängd och god stabilitet hos utrustningen;

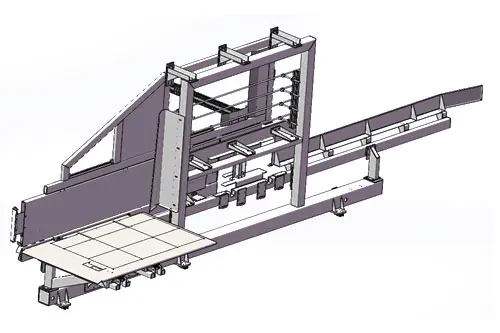

4	Mobilt sidofällbart ställ	Rörlig sidovikningsram, cylindervikning på långsidan, plåthjälpstyrning på båda sidor; bearbetning av stativsvetsportal; hög monteringsnoggrannhet, hög driftnoggrannhet, vilket säkerställer lång livslängd och god stabilitet hos utrustningen;

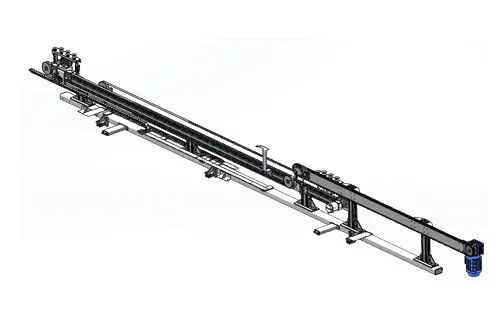

5	Fem delar av mediandrivmekanismen	Servostyrenheten, den mellersta sugkoppsgruppen driver pappershudens rörelse, urladdningsmotorn driver kedjan för att driva pappershudens urladdning;

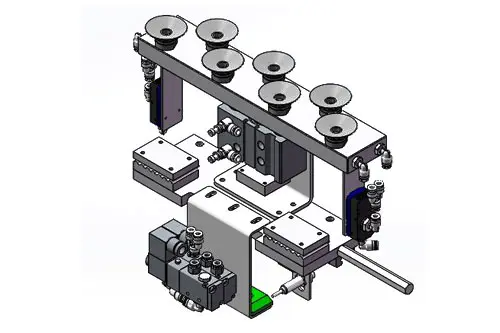

6	Sugkoppsgrupp på mellannivå	Servomotorns bälte driver rörelsen, cylindern stiger och sänks, och sugkoppens vakuum absorberar pappershudöverföringen, exakt drift och positionering;

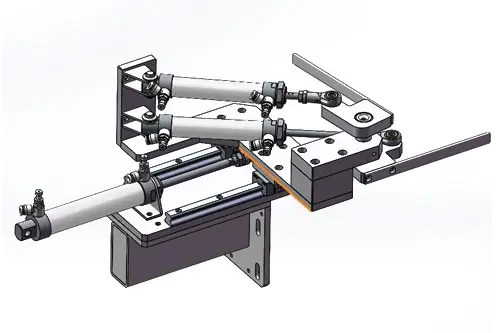

7	Fällbar expansionsgrupp	Den främre och bakre cylinderexpansionen samverkar med styrskenan för att röra sig fram och tillbaka, och grupperingscylinderns svängarmsmekanism realiserar vikningen av olika specifikationer och storlekar;

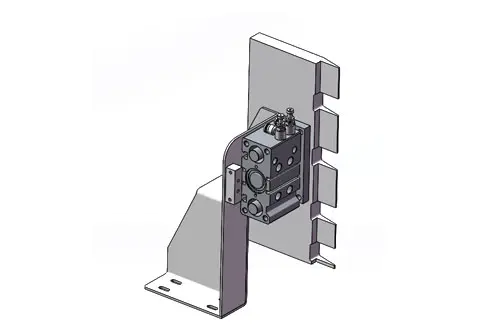

8	Pressplatta grupp	Cylindern expanderar före och efter och verkar på böjningen av örat för att räta ut lådan i en rät vinkel;

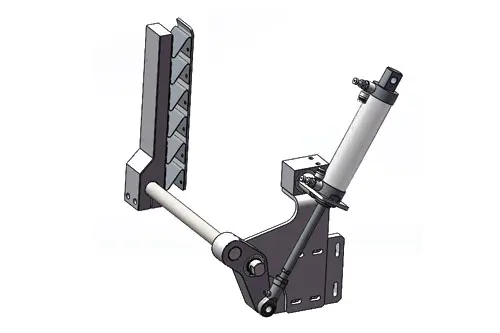

9	Sidovändande grupp	Det är huvudsakligen ansvarigt för att pressa de främre och bakre ändarna av kartongen uppåt, och cylinderns teleskopiska transmission driver svängarmen, så att smältlimmet är stadigt och stabilt;

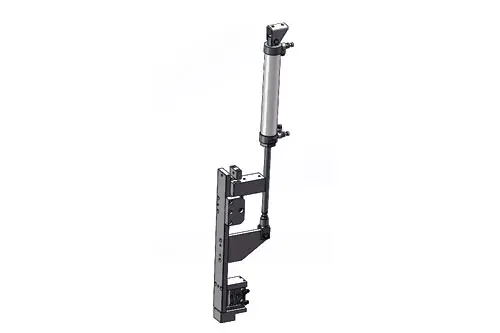

10	Swing arm öron sittgrupp	Den cylinderdrivna expansionen driver svängarmen. Efter att svängarmen har placerats i rät vinkel, klämmer den nedre tryckcylindern fast pappershuden, med den sidovändande gruppens kompressionslimpastan för att göra den fast och stabil;

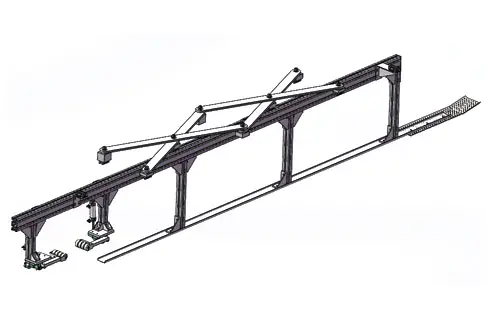

11	Mellannivå hjälpkantpressgrupp	Den långa svängarmen samarbetar med styrskenan för att uppnå en helautomatisk mittposition i mitten av kartongen; det främre blockmaterialet hjälper den nedre sugkoppsgruppen att absorbera pappershuden; den bakre änden är uppdelad i två grupper av främre och bakre cylindrar för att styra fram- och baksidan av svängarmen för att hjälpa papperskanten på papperet; för att förhindra att pappershuden blir för bred och att den blir för bred och kaacus.

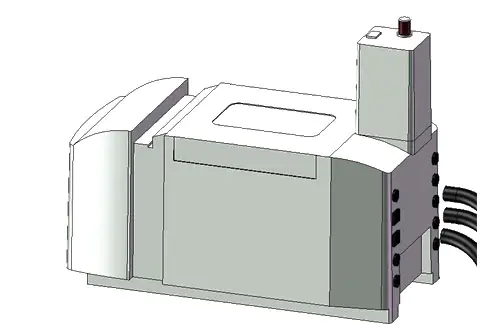

12	Limmaskinsystem	I limmaskinsystemet använder vi en komplett uppsättning rena importerade tillbehör från Le Baide, som kan realisera kontinuerlig limsprutning, kompletta funktioner, enkel inställning och bekväm drift;

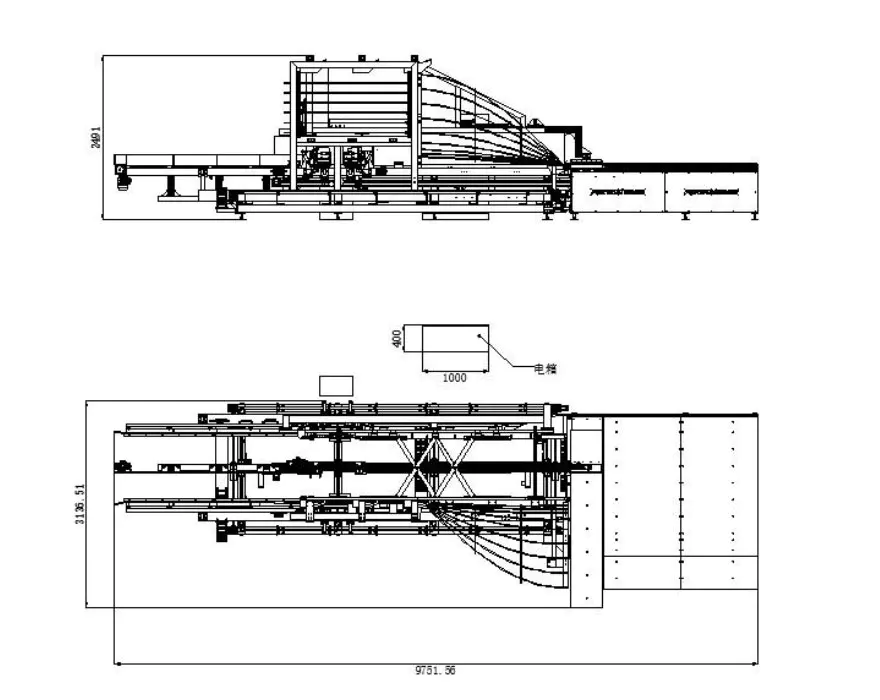

Tre vyer (obestämd eftersom storleken ändras enligt parametrar)

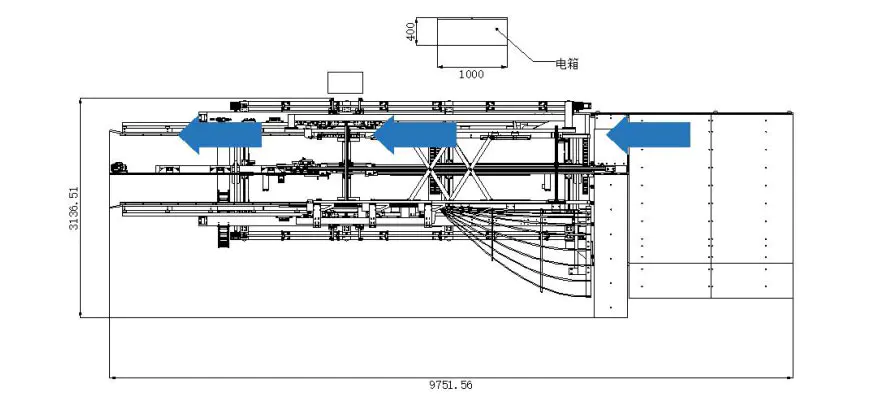

Schematiskt diagram över produktionsprocessläge (Obestämd eftersom storlek ändras enligt parametrar)
